6.8級地震和6.9級地震，是差不多還是差很多？

9月5日在四川瀘定發生了6.8級地震，接著9月18日在臺灣花蓮發生了6.9級地震，都造成了一定的震害，引起很多關注。我們也先后發布了相應的分析報告 雖然兩次地震的震級相近，但是我們此前在多篇文章中指出：震級只是對地震破壞力的一個粗略估算，實際地震破壞情況非常復雜。因此，僅僅根據震級是無法解釋眾多震害現象的。作為從事地震工程領域研究的專業人員，我們也更希望能結合實測的地震動輸入和工程結構動力特性，進一步深入分析這兩次震害的機理，進而為未來的防震減災事業提供一些參考。

一、地震動對比

由于傳感和傳輸技術的進步，現在在地震后都可以迅速獲取豐富的地面運動記錄。本次瀘定6.8級地震和花蓮6.9級地震雖然震級很接近，但是記錄到的地面運動卻差異顯著。圖1給出了瀘定6.8級地震和花蓮6.9級地震典型地面運動（最強記錄）的對比（瀘定地震動數據來源于中國地震臺網中心，花蓮地震動數據來源于《Reconnaissance Report on Seismic Damage Caused by Guanshan Earthquake and Chihshang Earthquake (v3.0)》報告中的圖形解析，詳見基于震中附近數據的臺灣花蓮6.9級地震破壞力分析），由于EYUL和ECS兩個臺站一個短周期段強度高，一個中長周期段強度高，所以都進行對比分析。

(a) 瀘定T2271臺站與臺灣EYUL臺站地震記錄對比（EW分量）

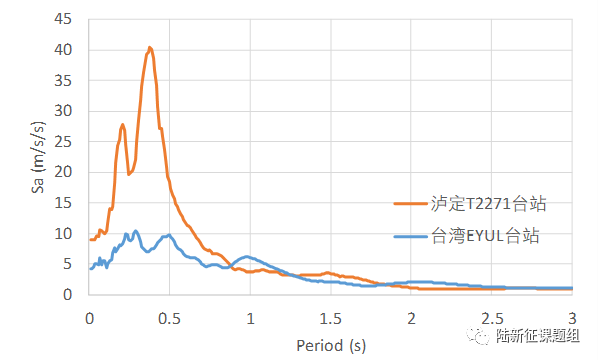

(b) 瀘定T2271臺站與臺灣EYUL臺站反應譜對比（EW分量）

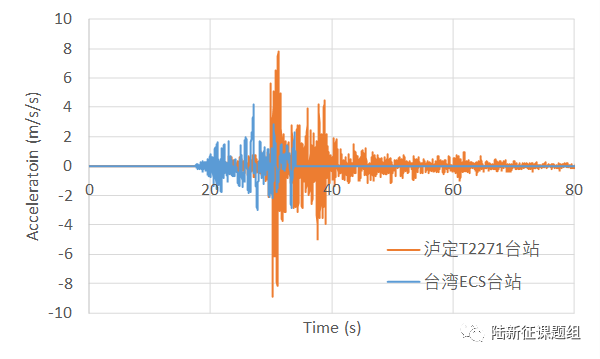

(c) 瀘定T2271臺站與臺灣ECS臺站地震記錄對比（EW分量）

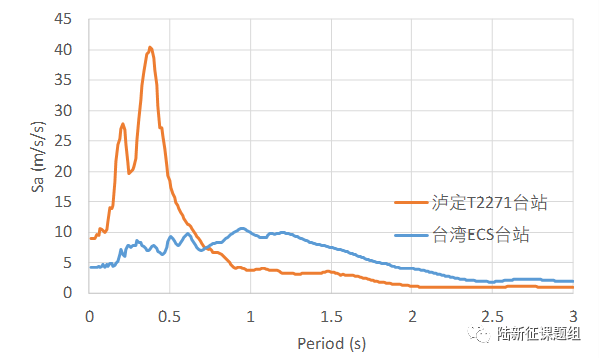

(d) 瀘定T2271臺站與臺灣ECS臺站反應譜對比（EW分量）

圖1瀘定6.8級地震和花蓮6.9級地震典型地面運動的對比

每次地震發生后，我們研究各種各樣的震害總有一種霧里看花的感覺，好像是這樣，又好像有些問題沒有搞清楚。但是自從有了詳細的地面運動記錄后，很多問題就變得容易理解多了。從圖1中不難看出，雖然兩次地震的震級很相近，但是實際地震動的波形和反應譜形狀卻差別非常顯著。對比T2271臺站和EYUL臺站記錄可以看出，EYUL臺站作為本次花蓮6.9級地震記錄到的最大地面加速度記錄，其地面運動的峰值、持時，包括大部分周期段的反應譜值，都顯著低于T2271臺站記錄。更值得研究的是對比T2271臺站和ECS臺站，雖然ECS臺站的地面峰值加速度不是很大，但是其1s左右周期段的反應譜值非常高。因此，其對中長周期的結構破壞力尤其突出。如果我們將ECS臺站地震動的反應譜和《建筑抗震設計規范》GB50011的8度反應譜放在一起對比（圖2），就可以看到ECS臺站記錄在1s周期左右的反應譜值顯著高于8度罕遇地震反應譜（高了約2.5倍）。這種地震可能會給中等周期結構（多層、小高層建筑，常規橋梁等）造成非常嚴重的破壞。

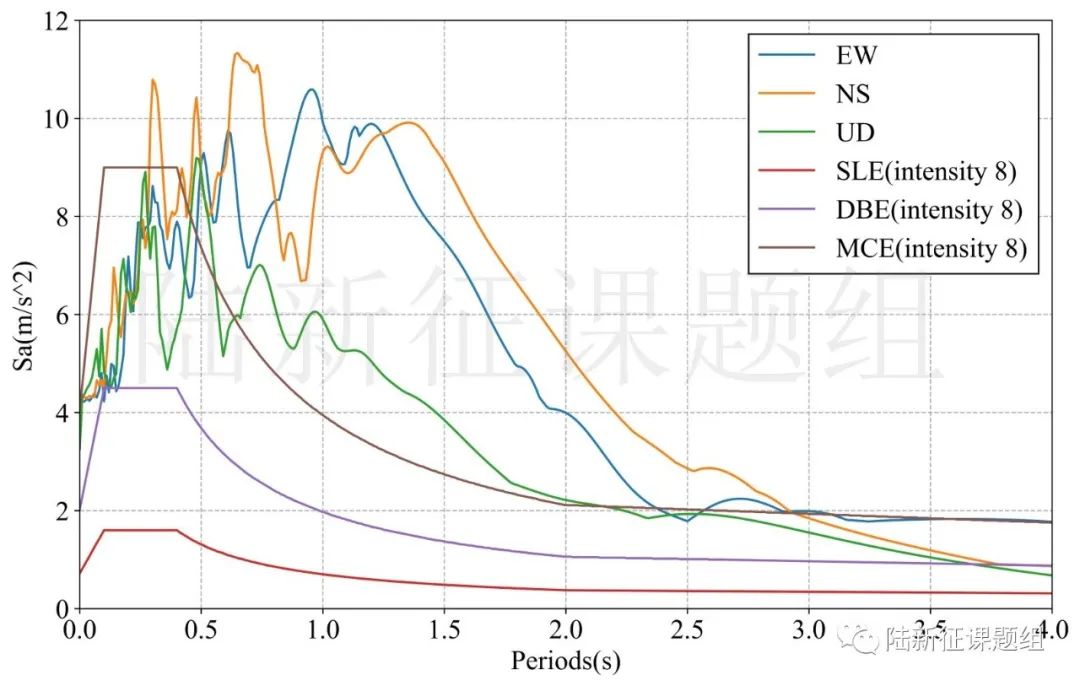

圖2ECS臺站地震動的反應譜

二、RED-ACT計算的典型建筑破壞情況對比

在RED-ACT系統中，我們選擇了5個典型工程作為地震破壞力的對比依據，分別是3層鋼筋混凝土框架、單層未設防砌體、五層簡易砌體、80年代公路橋梁和新建引橋模型。其計算結果對比如圖3-圖5所示。

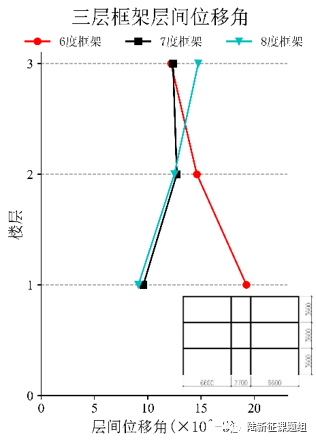

圖3T2271臺站記錄下三層RC框架的層間位移角

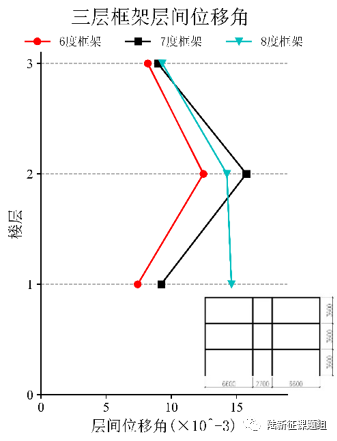

圖4EYUL臺站記錄下三層RC框架的層間位移角

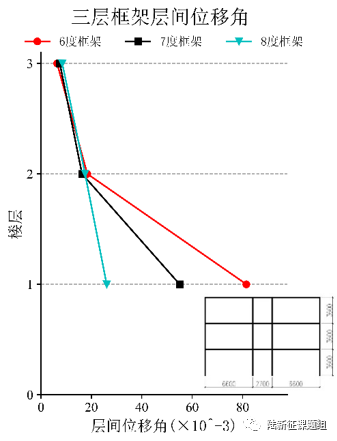

圖5ECS臺站記錄下三層RC框架的層間位移角

從圖3-圖5可以看出，T2271臺站記錄下，6度設防框架層間位移角已經達到1/50，接近抗震規范的限值。而在EYUL臺站記錄下，框架層間位移角則都低于1/50。最有意思的是在ECS臺站記錄下，雖然其峰值加速度并不大，但是由于其1s左右反應譜的高平臺，使得6度、7度、8度設防框架的層間位移角都顯著大于1/50，展現出這個地震記錄強大的破壞能力。隨著技術的發展，臺站越來越密，精度越來越高，因此多次地震后都曾采集到峰值加速度和短周期段反應譜值都很高的地面運動（例如T2271臺站記錄）。但是，由于結構的動力特性不同，這些地面運動實際破壞能力未必就一定大，比如ECS臺站記錄的峰值加速度和短周期反應譜值都不及T2271，但是對這個三層框架結構卻更加致命。
這里需要補充說明一下，由于6、7、8度三個框架的自振周期等動力特性不同，而實際地震動的反應譜也很復雜且和設計反應譜差距很大，因此彈塑性分析得到的層間位移角不是簡單的6度>7度>8度。

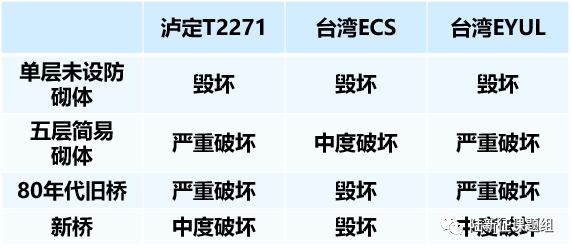

進一步對比三個地震動記錄對其他典型工程的破壞，可以看出。由于單層未設防砌體抗震性能太差，三個地震動記錄都會導致毀壞的結果。而對于五層簡易砌體，由于其周期較短，而花蓮地震ECS地震動的短周期段不是很強，所以破壞程度相對其他兩個地震動要輕一些。而由于花蓮地震ECS地震動的中長周期段非常強，因此無論是新舊橋梁，都會導致嚴重破壞。這也與這次臺灣花蓮地震后大量橋梁嚴重破壞的震害結論是一致的。

三、小結

通過密集的地震監控網絡，配合建筑和城市的抗震彈塑性分析，我們可以更深入的了解地震的破壞力，理解不同震害背后的機理。從這次瀘定6.8級地震和花蓮6.9級地震的分析結果不難看出，雖然這兩次地震的震級相近，但是由于地震的復雜性，引起的地面運動差異顯著。而這個差異顯著的地面運動再遇上多種多樣的工程結構，就會引起更加多樣化的震害結果。因此，我們認為，突破“從震級評價震害”的傳統模式，進一步基于實測地面運動和結構動力特性來理解和評估震害，是地震工程發展的一個重要方向。
