臺灣花蓮6.9級地震加速度人員感受分析

9月18日臺灣花蓮地震，我國多個地區的民眾反映震感強烈。但是我們課題組發的破壞力分析報告認為這次地震不會在大陸地區引起什么破壞（詳見：RED-ACT | 臺灣花蓮6.9級地震破壞力分析）。那到底是不是民眾反應過度？我們進一步做了一些分析。

人對地震一個很重要的感受就是地震引起的加速度。地面運動加速度作用到建筑后，還會被建筑放大，因此一般來說，樓層越高，感覺到的晃動也就越大。加速度達到一定程度，人就會感到難受甚至恐慌（海盜船、過山車、跳樓機，游樂園里面的各種設備就是通過制造加速度來制造刺激）。我們此前多次提到，我們開展區域震害分析的“城市抗震彈塑性分析”方法，一個突出的特點就是可以提供完整的工程需求參數（EDP）信息，不僅包括結構損傷判斷必不可少的層間位移角信息，還包括了結構的殘余位移信息，當然，也包括了不同建筑的樓面加速度信息。例如，圖1給出了一棟3層鋼筋混凝土框架結構在地震作用下的樓層加速度響應結果。在2016年山西清徐地震時，我們就用城市抗震彈塑性分析方法探討了太原示范區的人員感受（詳見"1218"山西清徐4.3級地震太原示范區建筑振動模擬）

圖1 3層框架結構加速度響應

因此，我們就可以進一步利用各個臺站的記錄，以及城市抗震彈塑性分析給出結果，得到不同地區人員感受到的加速度（這里已經考慮了建筑引起的加速度放大效應），進而給出人群的感受比率，如圖2所示。其中，人員感受與加速度的對應關系如表1所示（董安正, 趙國藩. 高層建筑結構舒適度可靠性分析[J]. 大連理工大學學報, 2002, 42(4):472-476）。

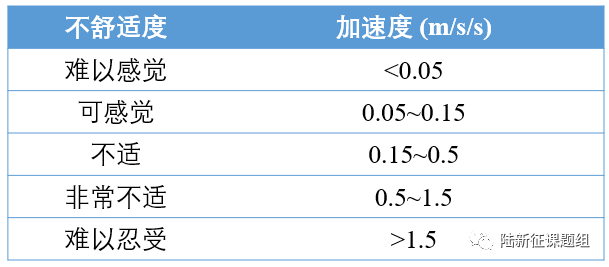

表1 加速度與人員感受對應關系

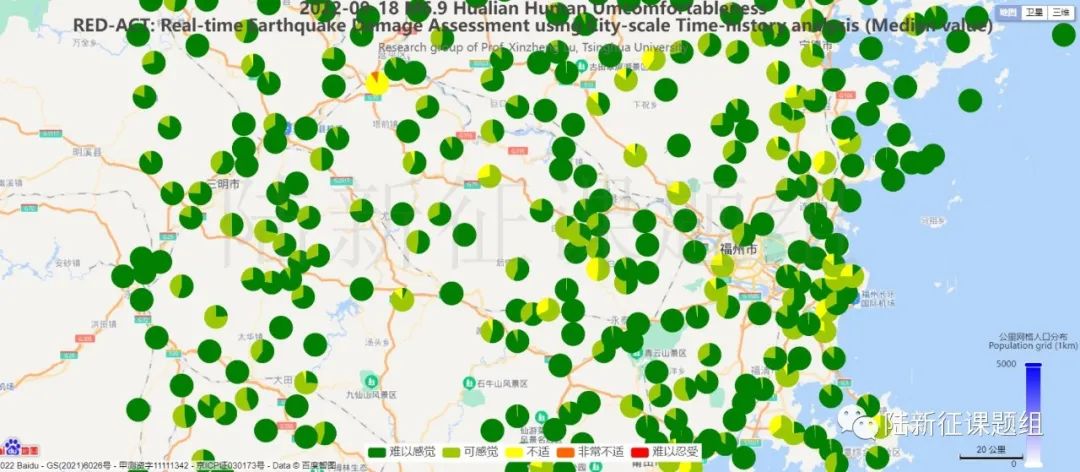

圖2 20220918臺灣花蓮6.9級地震不同臺站地震加速度人員感受分布圖
（深綠色代表“難以感覺”、淡綠色代表“可感覺”、黃色代表“不適”、橙色代表“非常不適”、紅色代表“難以忍受”）

從圖2可以清晰看出，雖然本次地震不會在大陸地區引起什么破壞，但是地面加速度造成的人員不適的比例較高。在福州等地，感到“不適”的比例可以接近50%。所以當?shù)孛癖姼杏X震感強烈是完全合情合理的。本案例也進一步說明了城市抗震彈塑性分析的優點。

如果進一步深入分析圖中的數據，還會發現一個很有意思的現象。

圖3所示為福州市區附近的不同臺站地震加速度人員感受分布圖?？梢钥吹皆诜浅ＥR近的區域里面，人員加速度感受會有很明顯的差異，而且規律也比較復雜，不是簡單的隨著距震中距離增加而單調下降。

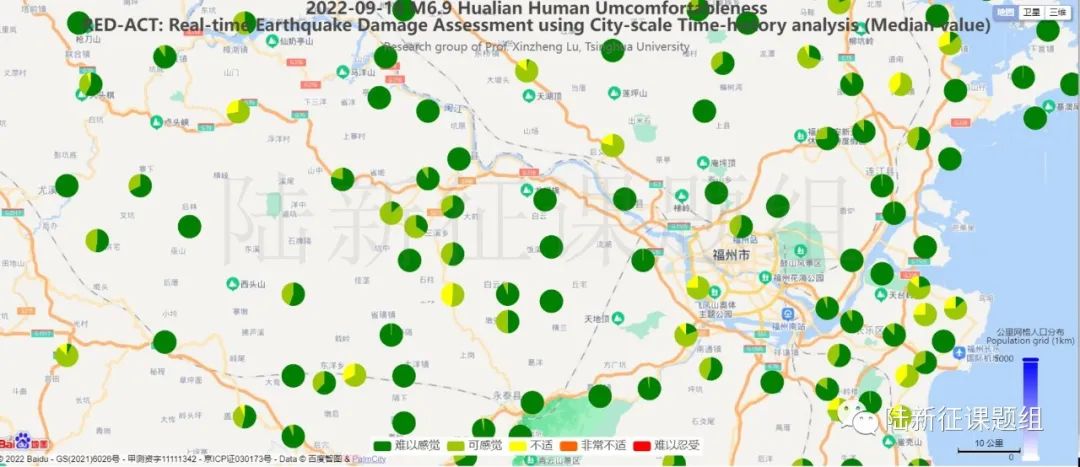

圖5福州市區附近的不同臺站地震加速度人員感受分布圖
（深綠色代表“難以感覺”、淡綠色代表“可感覺”、黃色代表“不適”、橙色代表“非常不適”、紅色代表“難以忍受”）

但是，如果將這一加速度分布圖和地形圖疊加在一起，就看到一些規律了（圖6）。人員感受較明顯的地區，多數都是山間的平原地區。而在山地上，多數加速度感受反而不那么明顯。

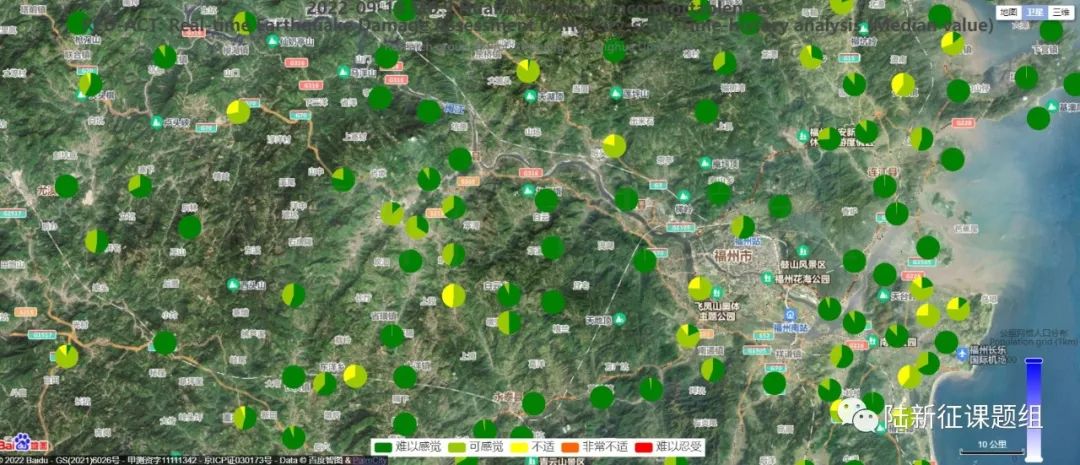

圖6不同加速度感受分析結果和地形結果對比
（深綠色代表“難以感覺”、淡綠色代表“可感覺”、黃色代表“不適”、橙色代表“非常不適”、紅色代表“難以忍受”）

我們可以進一步選取兩個典型臺站對比。A2002臺站和A6010臺站距離很近，直線距離約10km（圖7）。但是，二者的感受差異非常顯著。

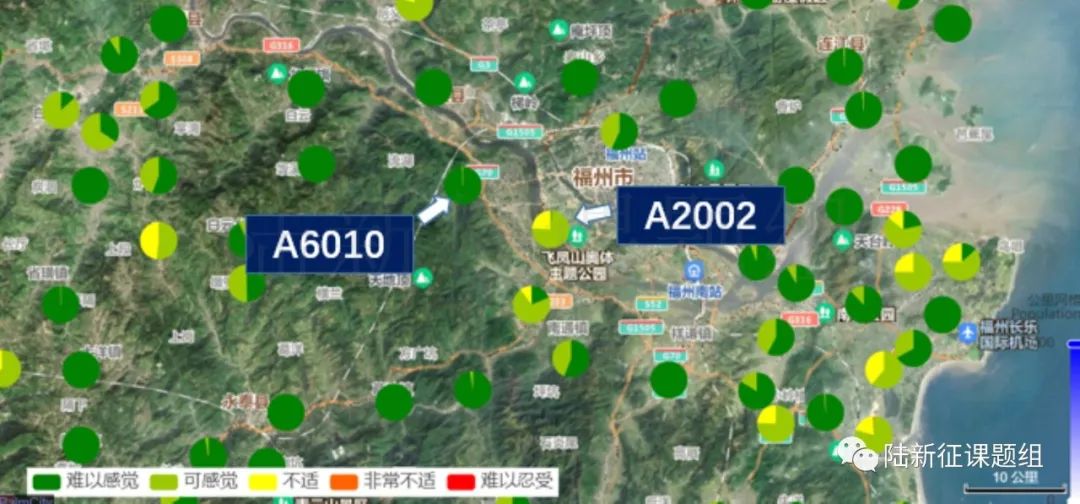

圖7A2002臺站和A6010臺站
（深綠色代表“難以感覺”、淡綠色代表“可感覺”、黃色代表“不適”、橙色代表“非常不適”、紅色代表“難以忍受”）

如果我們將兩個臺站的地震動放在一起對比，就會發現，A2002臺站的地震動顯著強于A6010臺站（圖8）。至于為什么會有這樣的現象，是因為場地問題還是因為地形問題，這個還有待進一步研究。

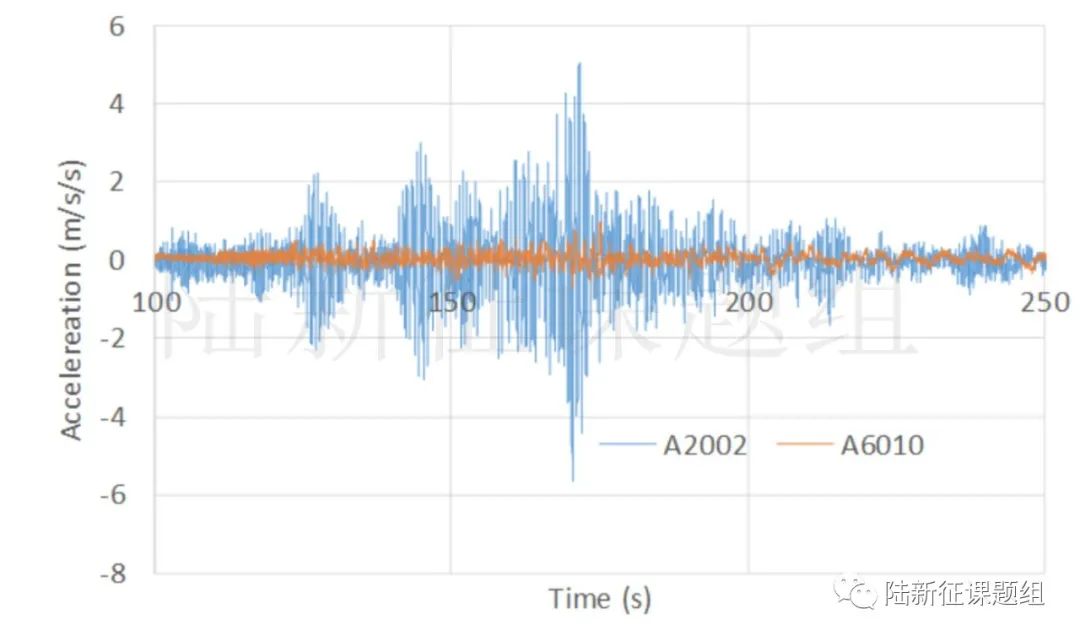

圖8A2002臺站和A6010臺站地震動記錄對比（EW分量，縱坐標單位為gal）

小結

城市抗震彈塑性分析基于結構動力學和地震工程的基本原理，不僅可以給出常規的震損評價結果，還可以進一步給出殘余位移（修復難度），樓面加速度（人員感受）等多種多樣的震害后果，其潛力還有很大的發掘空間。因此，歡迎大家一起來研究、推廣城市抗震彈塑性分析方法。
